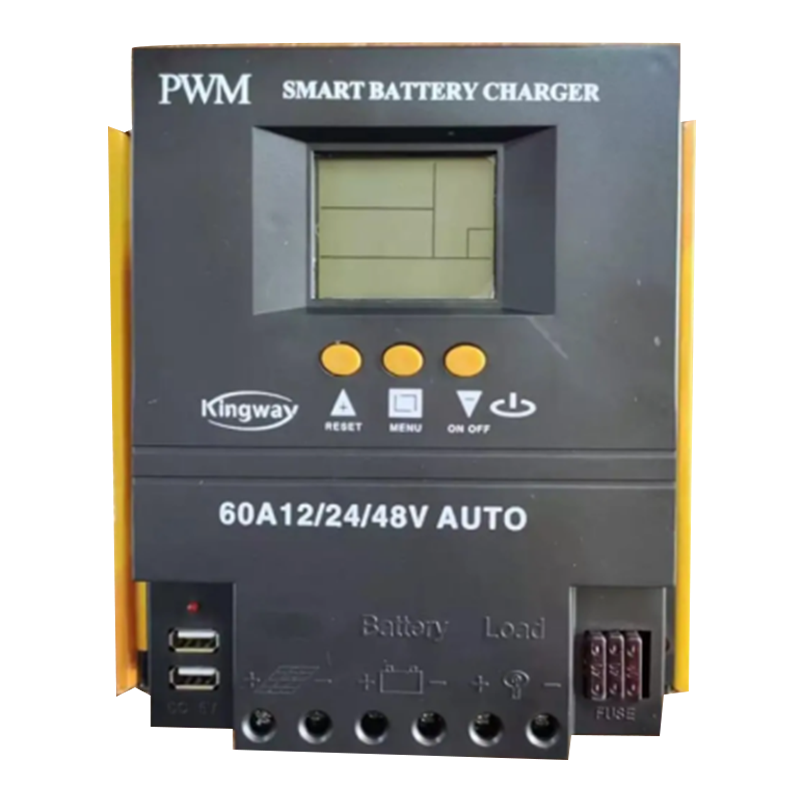

جهاز التحكم بالشحن بالطاقة الشمسية PWM
جهاز التحكم بالشحن بالطاقة الشمسية هو جهاز إلكتروني يستخدم في التطبيقات خارج الشبكة والهجينة لتنظيم مدخلات التيار والجهد من المصفوفات الكهروضوئية إلى البطاريات والأحمال الكهربائية (الأضواء، المراوح، الشاشات، كاميرات المراقبة، معدات الاتصالات والتحكم في العمليات، إلخ). .). تقوم وحدة التحكم بشحن البطاريات بأمان والحفاظ عليها في حالة شحن عالية دون الشحن الزائد. يمكن لوحدة التحكم الجيدة في الشحن بالطاقة الشمسية أن تطيل عمر البطارية، في حين أن وحدة التحكم في الشحن ذات الجودة الرديئة يمكن أن تسبب فشل البطارية مما يؤدي إلى إيقاف تشغيل النظام خارج الشبكة بالكامل. تُسمى وحدات التحكم بالشحن بالطاقة الشمسية أيضًا منظمات الشحن بالطاقة الشمسية.
تتوفر وحدة التحكم بالشحن بالطاقة الشمسية بتقنيتين مختلفتين، PWM وMPPT.
تتميز وحدة التحكم بالشحن PWM (تعديل عرض النبض) ببطارية متصلة بمصدر الطاقة الشمسية عبر مفتاح إلكتروني. عندما تصل البطارية إلى الشحن الكامل، ينخفض التيار الكهربائي تدريجيًا حتى يصل إلى حالة صيانة منخفضة (حيث سيبقى بعد ذلك).
تعتمد وحدة التحكم في الشحن بالطاقة الشمسية PWM الشحن القوي والشحن المتوازن والشحن العائم على ثلاث مراحل. تعمل وحدة التحكم بالشحن PWM على حل مشكلة عدم اكتمال شحن البطارية وقصر عمر البطارية
| غرض | بوم-10 | بوم-20 |
| معلمات البطارية | ماكس الشحن الحالي | 10 أ | 20 أ |
| جهد النظام | التعرف التلقائي 12/24 فولت |
| ماكس فولت على الخفافيش. صالة | 35 فولت |
| نوع البطارية | جل، AGM، سائل، ليثيوم (افتراضي: جل) |
| جل، AGM، سائل | جهد الشحن السريع | قبل مرحلة الشحن المعزز أو التعادل |
| تعزيز الجهد | 14.5/29.0 فولت عند 25 درجة مئوية |
| جهد المعادلة | 14.8/29.6 فولت عند 25 درجة مئوية (سائل، AGM) |
| تعويم الجهد | 13.7/27.4 فولت عند 25 درجة مئوية |
| فولت منخفض. قطع الاتصال | 10.8 ~ 11.8 فولت/21.6 ~ 23.6 فولت (الافتراضي: 11.2/22.4 فولت) |
| حماية فاحش | 15.8/31.3 فولت |
| درجة حرارة. تعويض | -4.17 مللي فولت/ك لكل خلية (تعزيز، معادلة)، -3.33 مللي فولت/ك لكل خلية (تعويم) |
| الليثيوم | شحن الجهد المستهدف | 10.1 ~ 32.0 فولت (ليثيوم، الافتراضي: 14.4 فولت) |
| قطع الجهد المنخفض | 9.0 ~ 30.0 فولت (ليثيوم، الافتراضي: 10.6 فولت) |
| معلمات اللوحة | أقصى فولت على محطة الكهروضوئية *1 | 25 فولت/50 فولت |
| الغسق/الفجر كشف فولت. | 8.0/16.0 فولت |
| تحميل المعلمات | التيار الخارج | 10 أ | 20 أ |
| وضع التحميل | تشغيل دائمًا (افتراضي)، مصباح الشارع، وضع تحديد المستخدم |
| استهلاك الذاتي | 8 مللي أمبير/12 مللي أمبير |
| التأريض | إيجابية مشتركة |
| محطات الطاقة | 8AWG (10 ملم²) |
| درجة الحرارة المحيطة | -20~+50 درجة مئوية |
| درجة حرارة التخزين | -25~+80 درجة مئوية |
| الرطوبة المحيطة | 0 ~ 100% ر |
| درجة الحماية | IP32 |
| أقصى ارتفاع | 4000 م |
| غرض | بوم-60 |
| معلمات البطارية | ماكس الشحن الحالي | 60 أ |
| جهد النظام | التعرف التلقائي على 12/24/36/48 فولت |
| ماكس فولت على الخفافيش. صالة | 65 فولت |
| نوع البطارية | جل، AGM، سائل، ليثيوم (افتراضي: جل) |
| جل، AGM، سائل | جهد الشحن السريع | قبل مرحلة الشحن المعزز أو التعادل |
| تعزيز الجهد | 14 ~ 14.8/28 ~ 29.6/42 ~ 44.4/56 ~ 59.2 فولت عند 25 درجة مئوية (الافتراضي: 14.5/29/43.5/58 فولت) |
| جهد المعادلة | 14 ~ 15/28 ~ 30/42 ~ 45/56 ~ 60 فولت عند 25 درجة مئوية (الافتراضي: 14.8/29.6/44.4/59.2 فولت) (السائل، AGM) |
| تعويم الجهد | 13 ~ 14.5/26 ~ 29/39 ~ 43.5/52 ~ 58 فولت عند 25 درجة مئوية (الافتراضي: 13.7/27.4/41.1/54.8 فولت) |
| فولت منخفض. قطع الاتصال | 10.8 ~ 11.8 / 21.6 ~ 23.6 / 32.4 ~ 35.4 / 43.2 ~ 47.2 فولت (الافتراضي: 11.2 / 22.4 / 33.6 / 44.8 فولت) |
| إعادة توصيل الجهد | 11.4 ~ 12.8 / 22.8 ~ 25.6 / 34.2 ~ 38.4 / 45.6 ~ 51.2 فولت (الافتراضي: 12/24/36/48 فولت) |
| حماية فاحش | 15.8/31.3/46.8/62.3 فولت |
| درجة حرارة. تعويض | -4.17 مللي فولت/ك لكل خلية (تعزيز، معادلة)، -3.33 مللي فولت/ك لكل خلية (تعويم) |
| الليثيوم | شحن الجهد المستهدف | 11.0 ~ 64.0 فولت (ليثيوم، الافتراضي: 14.4 فولت) |
| شحن الجهد الاسترداد | 9.2 ~ 63.8 فولت (ليثيوم، الافتراضي: 14.0 فولت) |
| قطع الجهد المنخفض | 9.0 ~ 60.0 فولت (ليثيوم، الافتراضي: 10.6 فولت) |
| إعادة توصيل الجهد المنخفض | 9.6 ~ 62.0 فولت (ليثيوم، الافتراضي: 12.0 فولت) |
| معلمات اللوحة | أقصى فولت على محطة الكهروضوئية *1 | 25 فولت/50 فولت/75 فولت/100 فولت |
| عتبة النهار/الليل | الليثيوم: 3.0 ~ 40.0 فولت جل، AGM والسائل: 3 ~ 10/6 ~ 20/9 ~ 30/12 ~ 40 فولت |
|
| وقت التأخير ليلا ونهارا | 0 ~ 30 دقيقة |
| تحميل المعلمات | التيار الخارج | 30 أ |
| وضع التحميل | تشغيل دائمًا (افتراضي)، مصباح الشارع، وضع تحديد المستخدم |
| معلمات النظام | أبعاد | 138*187.5*88.5 مللي متر |
| وزن | 1.1 كجم |
| استهلاك الذاتي | 10 مللي أمبير (12/24 فولت)؛ 7 مللي أمبير (36/48 فولت) |
| تواصل | RS485 (واجهة RJ11) |
| خياري | سايبر بي تي |
| التأريض | إيجابية مشتركة |
| محطات الطاقة | 6AWG (16 مم 2) |
| درجة الحرارة المحيطة | -20~+55 درجة مئوية |
| درجة حرارة التخزين | -25~+80 درجة مئوية |
| الرطوبة المحيطة | 0 ~ 100% ر |
| درجة الحماية | IP32 |
| أقصى ارتفاع | 4000 م
|
